Инновационный метод диагностики оборудования ГРП, ШРП
С 20 июля 2016 года в РУП «Могилевоблгаз» начался эксперимент по использованию инновационной системы технического контроля и диагностики пунктов редуцирования газа «PLEXOR®» во исполнение подпункта 2 п.3. протокола семинара ГПО «Белтопгаз» от 16.12.2015г. на тему «О состоянии безопасности эксплуатации наружных газопроводов и сооружений на них».
Инновационная система технического контроля и диагностики пунктов редуцирования газа (ГРП, ШРП, ГРУ) «PLEXOR®» может использоваться для всех ГРП (ШРП, ГРУ), любого производителя или поставщика. Позволяет вести схему обслуживания, ориентированную на фактическое состояние основных компонентов газорегуляторных пунктов: предохранительной, запорной и регулирующей арматуры. Все указанные элементы могут быть проверены на соответствие заданным значениям, на герметичность и качество срабатывания.
По результатам проведенного эксперимента и согласованию с Госпромнадзором Республики Беларусь предлагается инициировать внесение изменений в «Правила промышленной безопасности в области газоснабжения Республики Беларусь», при условии использования системы технического контроля и диагностики пунктов редуцирования газа «PLEXOR®», в части сокращения сроков проверки параметров срабатывания предохранительных запорных и сбросных клапанов ГРП, ШРП с 4 раз в год до 2 раз в год, проведения технического обслуживания оборудования ГРП, ШРП с 2 раз в год до 1 раза в год совместно с текущим ремонтом, а необходимость проведения текущего ремонта определять по итогам проведенного технического обслуживания.
Также предлагается использовать систему технического контроля и диагностики пунктов редуцирования газа «PLEXOR®» для технического диагностирования оборудования ГРП, ШРП, выработавшего нормативный срок службы, с целью продления его срока службы.

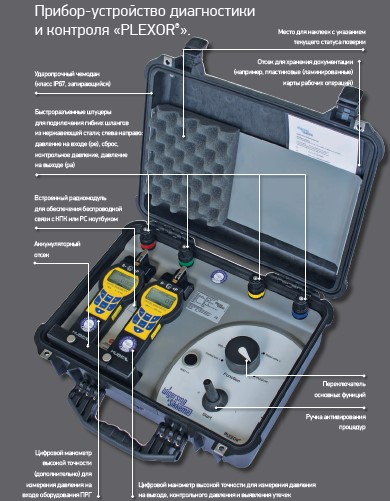

Для диагностики и контроля работы газорегуляторного пункта специалист подключает «PLEXOR®» к точкам проведения диагностики и измерения параметров в газорегуляторном пункте. Данные точки оснащены специальными стационарными штуцерами. Специалист быстро и легко подключает тестирующий прибор «PLEXOR®» к данным штуцерам с помощью гибких шлангов с накидными гайками и последовательно выполняет проверку в соответствии с установленным порядком с помощью программного обеспечения «CONNEXION®». Порядок осуществления контроля внесен в программные модули и полностью соответствует регламенту газоснабжающих организаций и техническим характеристикам соответствующего газорегуляторного пункта. Результаты диагностики и контроля по протоколу беспроводной связи автоматически отправляются на КПК или PC ноутбук.
Данное оборудование имеет сертификат таможенного союза на соответствие ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах».
При проведении контроля оборудования программное обеспечение КПК или РС ноутбука сравнивает текущее состояние оборудования с заданными параметрами. Информация о заданном состоянии оборудования вводится для каждого пункта редуцирования газа в программное обеспечение «CONNEXION®». На основе информации, переданной прибором, специалист принимает решение касательно возможных действий по выполнению дополнительного контроля.
Совместно со специалистами ООО «ИТГАЗ» (г.Волгоград, РФ, эксклюзивный дистрибьютор компании «Wigersma&Sikkema» в РФ) и УП «Белгазпромдиагностика» (г.Минск, официальный дилер в РБ) в период с 20 по 21 июля 2016 года на газораспределительных пунктах предприятия были смонтированы специальные штуцера с безопасными адаптерами диагностики для подключения тестирующего прибора «PLEXOR®».
Проведена диагностика оборудования ГРП №33 и ШРП №40 в г.Могилеве.

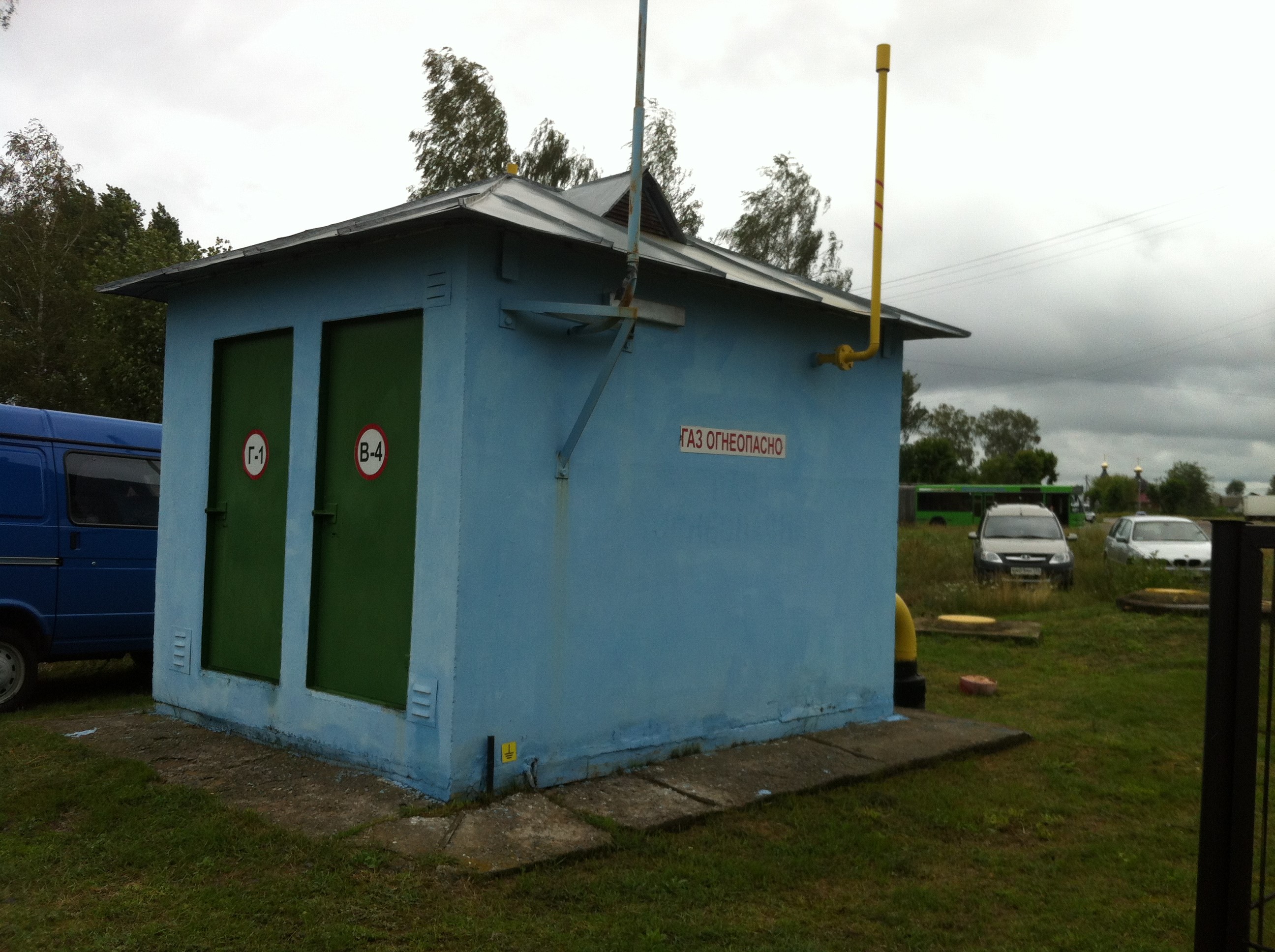

ГРП №33 введено в эксплуатации в 2004 году. В ГРП установлено следующее оборудование:
- регулятор давления РДБК1-50 2002 г.в. (завод «Газпроммаш», г.Саратов, РФ);
- регулятор давления РДБК1-50 2002 г.в. (завод «Газпроммаш», г.Саратов, РФ);
- предохранительно-запорное устройство КПЗ-50Н 2002 г.в. (ОАО «Газаппарат», г.Саратов, РФ);
- предохранительно-запорное устройство КПЗ-50Н 2002 г.в. (ОАО «Газаппарат», г.Саратов, РФ);
- предохранительно-сбросное устройство ПСК-50Н 2002 г.в. (ОАО «Газаппарат», г.Саратов, РФ);
- фильтр газовый ФГ-50 2003 г.в. (РУП «Белгазтехника»);
- запорная арматура 2003 г.в.

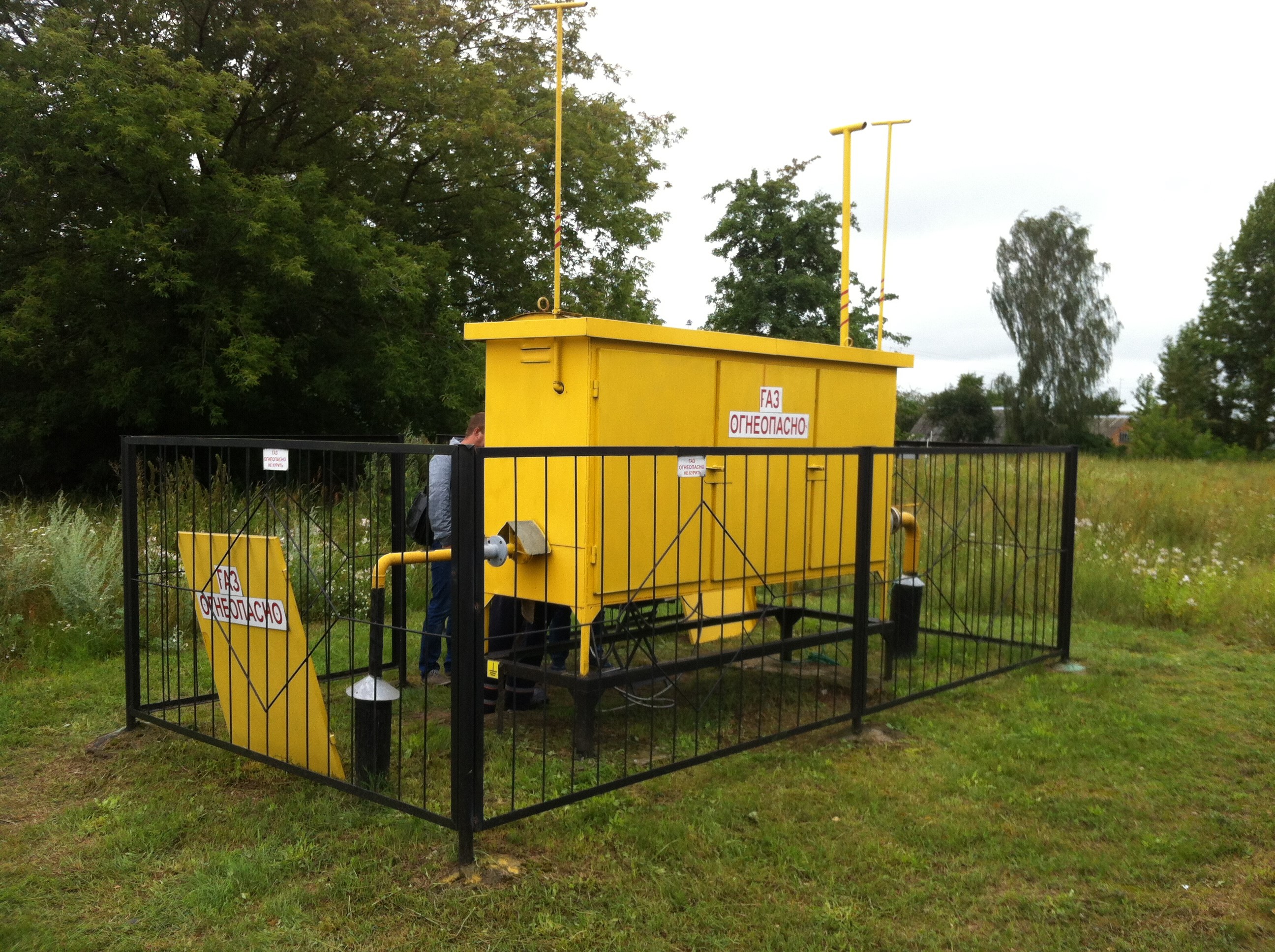

ШРП №40 введено в эксплуатацию в 2008 году. В ШРП установлено следующее оборудование:
- регулятор давления РДБК-1М-50 2008 г.в. (РУП «Белгазтехника»);
- регулятор давления РДС-32 2008 г.в. (РУП «Белгазтехника»);
- предохранительно-запорное устройство ПКВ-50А 2008 г.в. (РУП «Белгазтехника»);
- предохранительно-сбросное устройство КПС-50С4 2007 г.в. (РУП «Белгазтехника»);
- фильтр газовый ФГ-50 2007 г.в. (РУП «Белгазтехника»);
- запорная арматура 2007 и 2008 г.в.

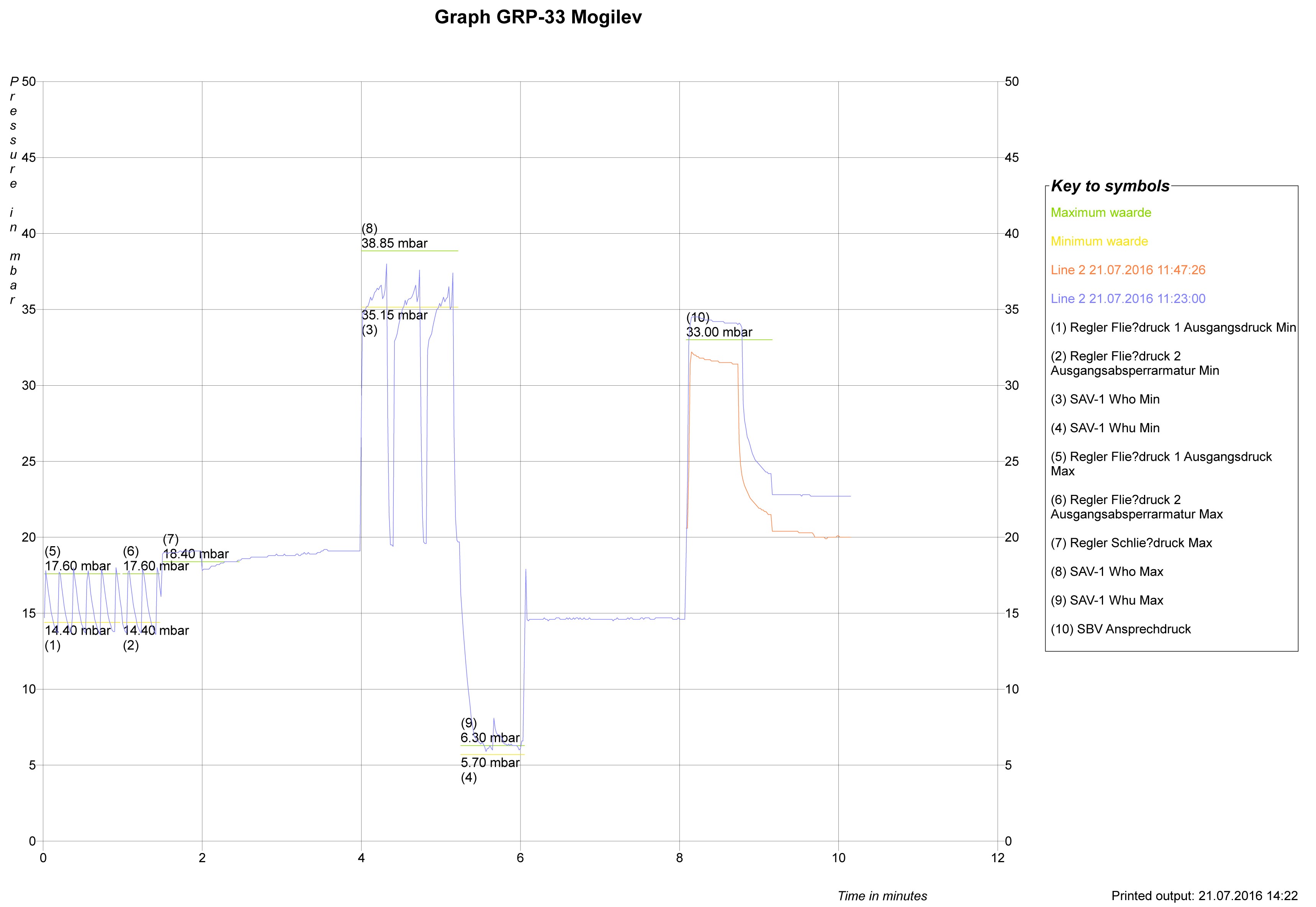

В результате диагностики оборудования ГРП №33 выявлено следующее:
- открытие предохранительно-сбросного клапана произошло выше установленных параметров.
После регулировки клапана при повторной диагностике клапан сработал в заданных параметрах.
В результате диагностики оборудования ШРП №40 выявлено следующее:
- настройки предохранительно-запорного клапана комбинированного регулятора давления РДС-32 при максимуме выше, при минимуме ниже заданных параметров настройки;
- обнаружена утечка газа на импульсной трубке регулятора РДС-32. Утечка устранена и проведено повторное диагностирование;
- настройки предохранительно-запорного клапана ПКВ-50А при минимуме ниже заданных параметров настройки;
- обнаружена утечка газа при диагностике предохранительно-сбросного клапана на герметичность. При разборке клапана обнаружено не полное прилегание клапана к седлу. Неисправность устранена.
Использование системы технического контроля и диагностики пунктов редуцирования газа «PLEXOR®» позволит значительно повысить качество технического обслуживания оборудования ГРП, ШРП, тем самым газоснабжающие организации обеспечат безаварийное и бесперебойное газоснабжение потребителей Республики Беларусь.
