Мультипрограммный комплекса "Панорама"

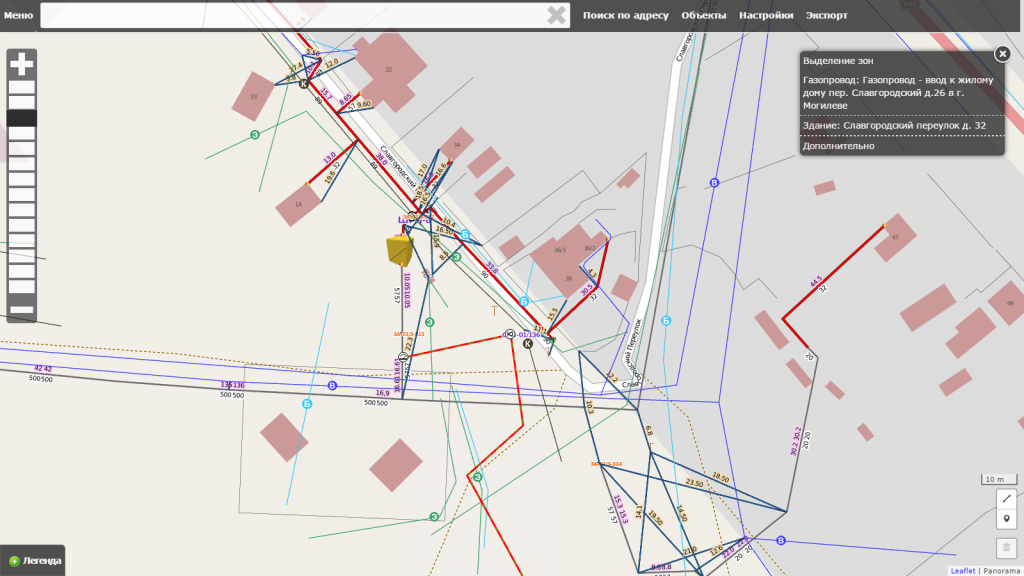

Мультипрограммный комплекс “Панорама” был разработан отделом АСУ “Витебскоблгаз”. Основан на интерактивной карте openstreetmap и представляет собой карту с нанесенными на нее домами и сооружениями, газовыми сетями, газовыми объектами и смежными коммуникациями. Все новые объекты добавляются на карту сотрудниками служб, что позволяет в реальном времени с высокой точностью владеть всей доступной информацией по газовым сетям и абонентам.
- Графическое отображение газовых сетей высокого, среднего, низкого давления, магистральных газопроводов, газовых сетей ГБУ, а также длин, диаметров, расположения (наземное/подземное) газопроводов, прочих объектов газового хозяйства (ГРС, ГРП, ШРП, регуляторы давления, заглушки, переходы диаметров, запорная арматура, регуляторы газа, колодцы и др.), привязок газопроводов и объектов газового хозяйства
- Графическое отображение смежных с газовыми сетями коммуникаций - сетей телефонии, электроснабжения, водоснабжения, канализации, отопления, а также колодцев смежных сетей, привязок смежных сетей с указанием длин
- Графическое отображение объектов защиты стальных газопроводов
- Графическое отображение промышленных и коммунально-бытовых потребителей

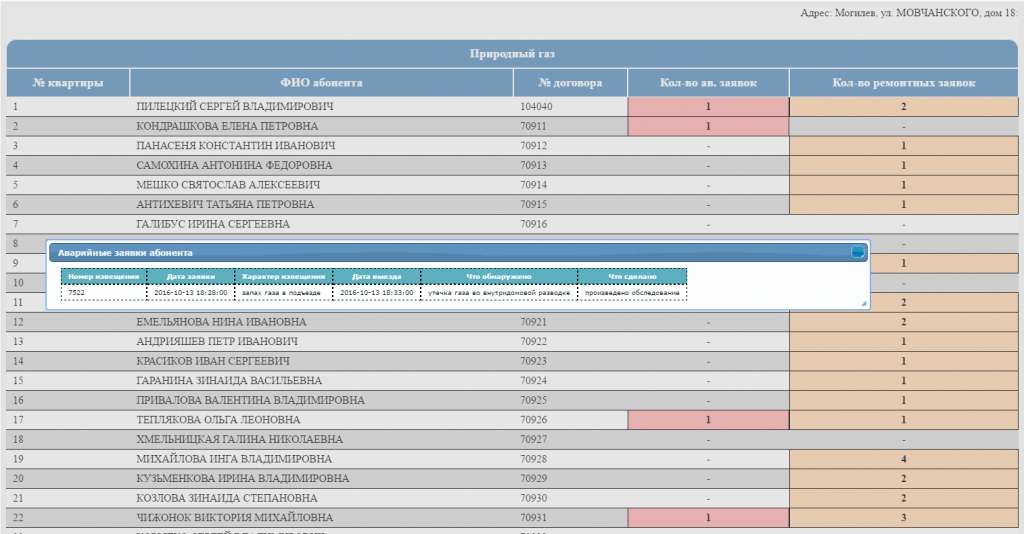

- Предоставление информации о жилом доме с перечнем квартир и проживающих в них абонентах, информации о дате заключения договора газоснабжения, установленном оборудовании, объеме потребленного газа и оплате за газ. При наличии аварийных вызовов со стороны абонента - информации о аварийном извещении с указанием аварийной бригады, характера аварийного извещения и принятых мер, времени выезда бригады

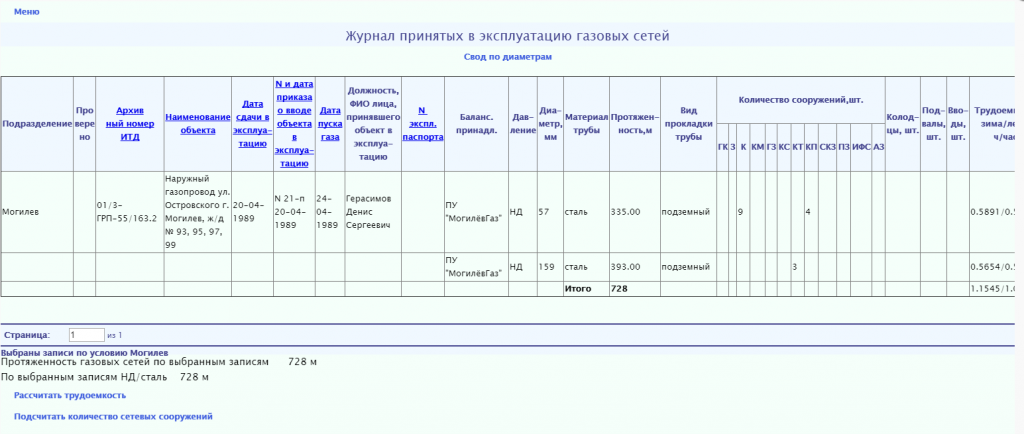

- Предоставление информации о газовых сетях с указанием архивного номера записи в журнале 7ЭГ, наименования объекта, дат ввода в эксплуатацию и пуска газа, диаметров, длин и материалов газопроводов и сооружений на них. Данные предоставляются на базе журнала 7ЭГ

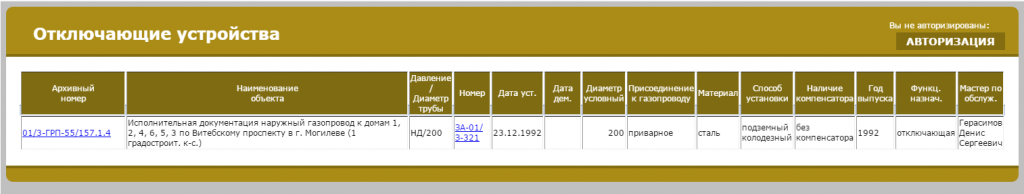

- Предоставление информации о запорной арматуре газовых сетей с указанием архивного номера, наименования объекта, давления, диаметра. материала, способа присоединения запорной арматуры к газопроводу, года выпуска и способа установки. Данные предоставляются на базе журнала 7ЭГ

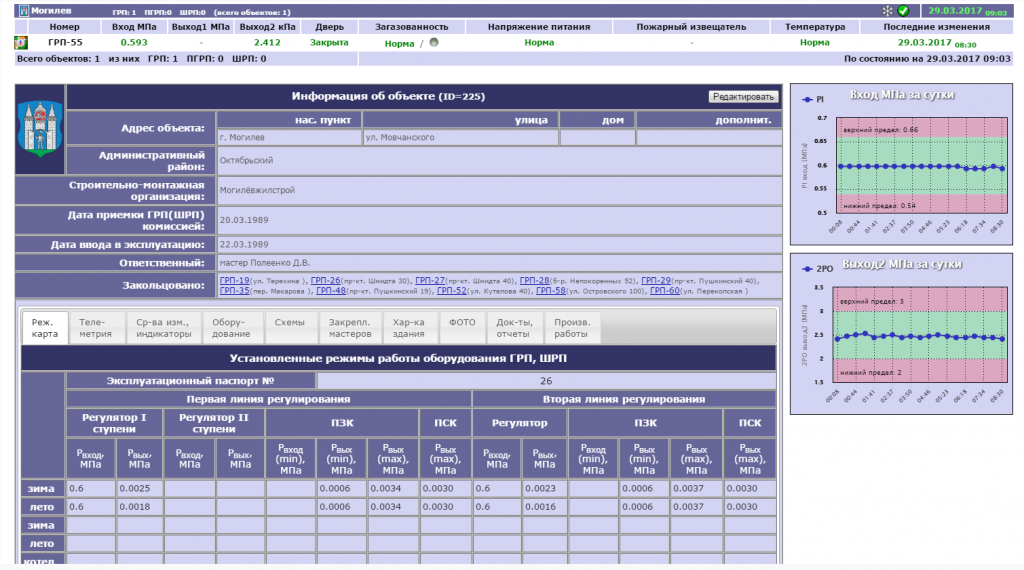

- Предоставление информации телеметрии ГРП и ШРП с указанием адреса объекта, дат приемки и ввода в эксплуатацию, установленного внутри газового оборудования, схемы ГРП или ШРП, фотографии объекта, входном и выходном давлении, наличии питающего напряжения, загазованности, факта открытия дверей, оборудовании телеметрического контроля. Есть возможность построения графиков изменения входного и выходного давления в течение различных временных промежутков. Данные предоставляются из программы телеметрии ГРП и ШРП

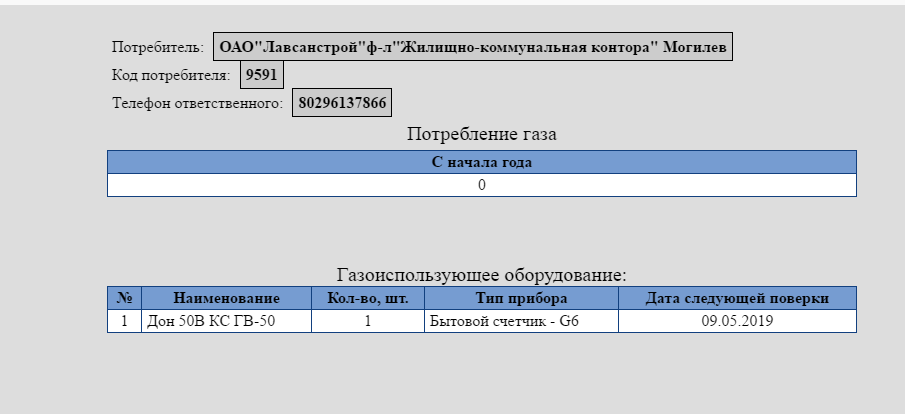

- Предоставление информации о промышленных и коммунально-бытовых потребителях с указанием названия потребителя, его кода, телефона ответственного лица, планового и фактического потребления газа потребителем с начала года и в текущем месяце, наименования и количество установленного газового оборудования и дат его поверки

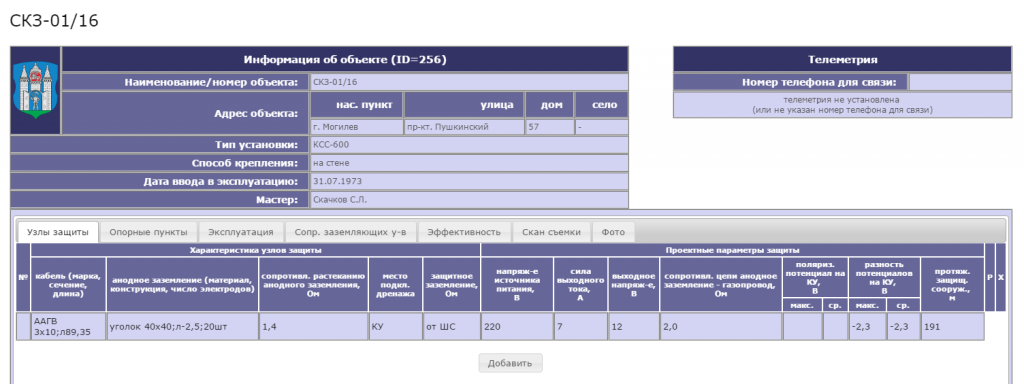

- Предоставление информации о станциях катодной защиты с указанием номера СКЗ, его адреса, типа установки, способа крепления, даты ввода в эксплуатацию, марок и сечений кабелей, измеренных значений сопротивлений, а также телеметрических данных - текущих значений выходного напряжения и тока, защитного потенциала, показаний счетчика и общего состояния защиты. Данные предоставляются из программы службы защиты

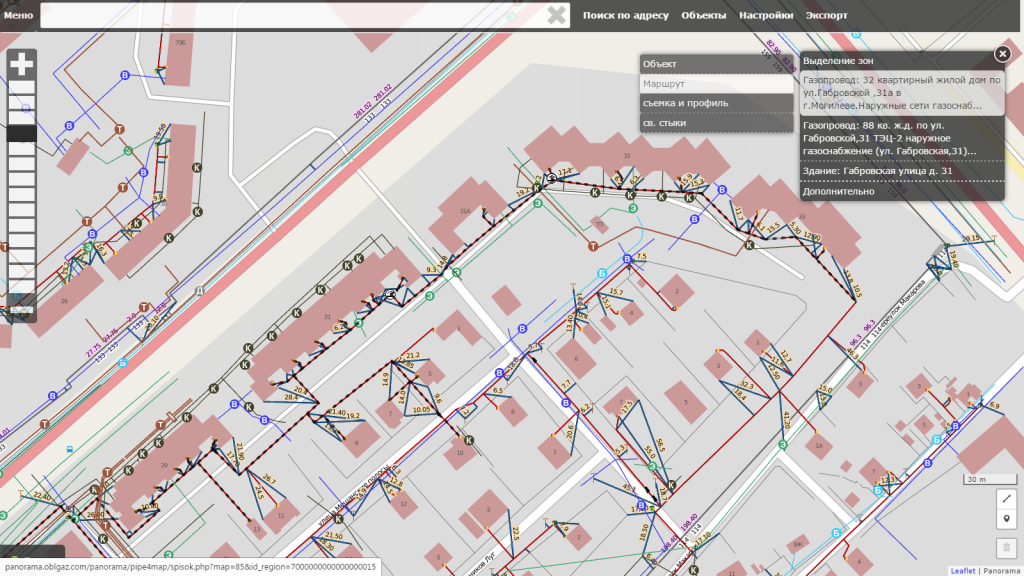

- Предоставление информации о маршрутах обхода трасс газопроводов с графическим выделением участка газопровода, входящего в определенный маршрут обхода. Данные предоставляются на базе журнала 7ЭГ
- Быстрый поиск объектов газового хозяйства с функцией перехода к участку карты, на котором непосредственно нанесен искомый объект. Поиск зданий по адресу

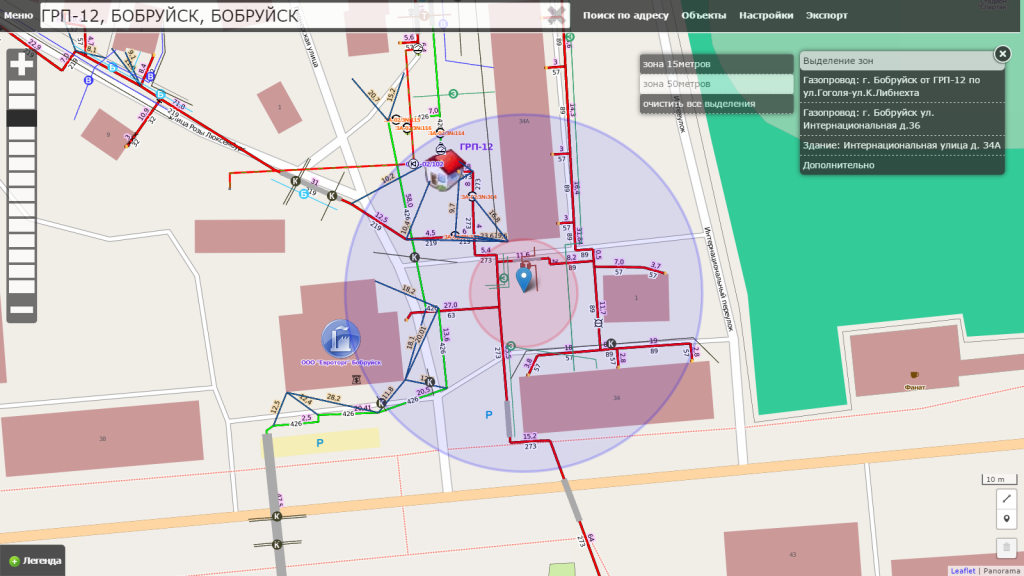

- Выделение 15-ти и 50-ти метровых зон на карте с целью визуального контроля при устранении аварийных ситуаций на местности
- Функция экспорта выбранного участка карты в растровый файл нужного разрешения с целью дальнейшего использования при распечатке схем, проектирования новых трасс газопроводов и прочих целей
